تصميم غلاف محمل كتلة منزلق دقيق

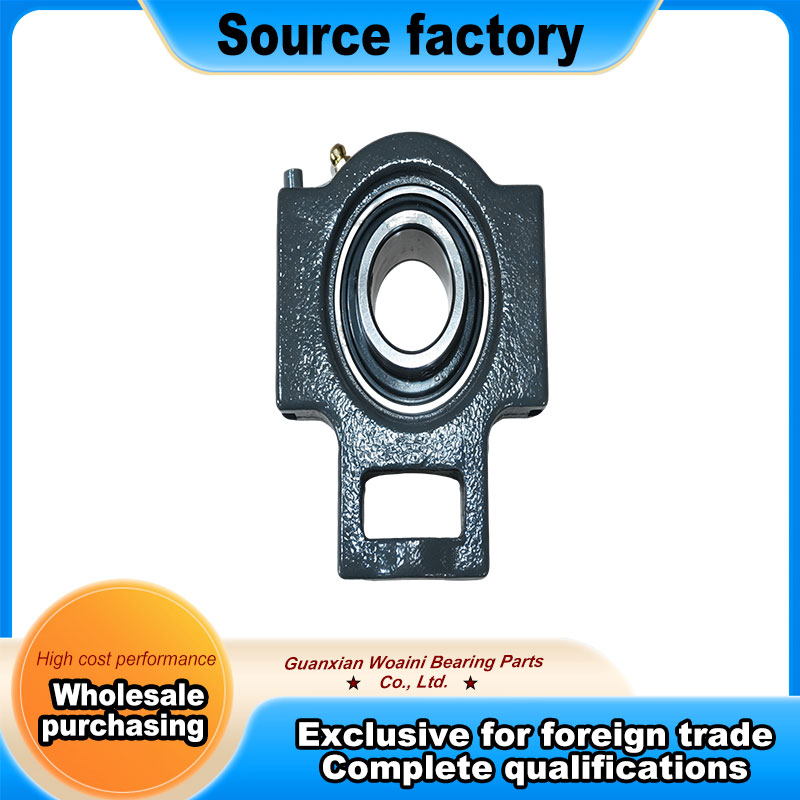

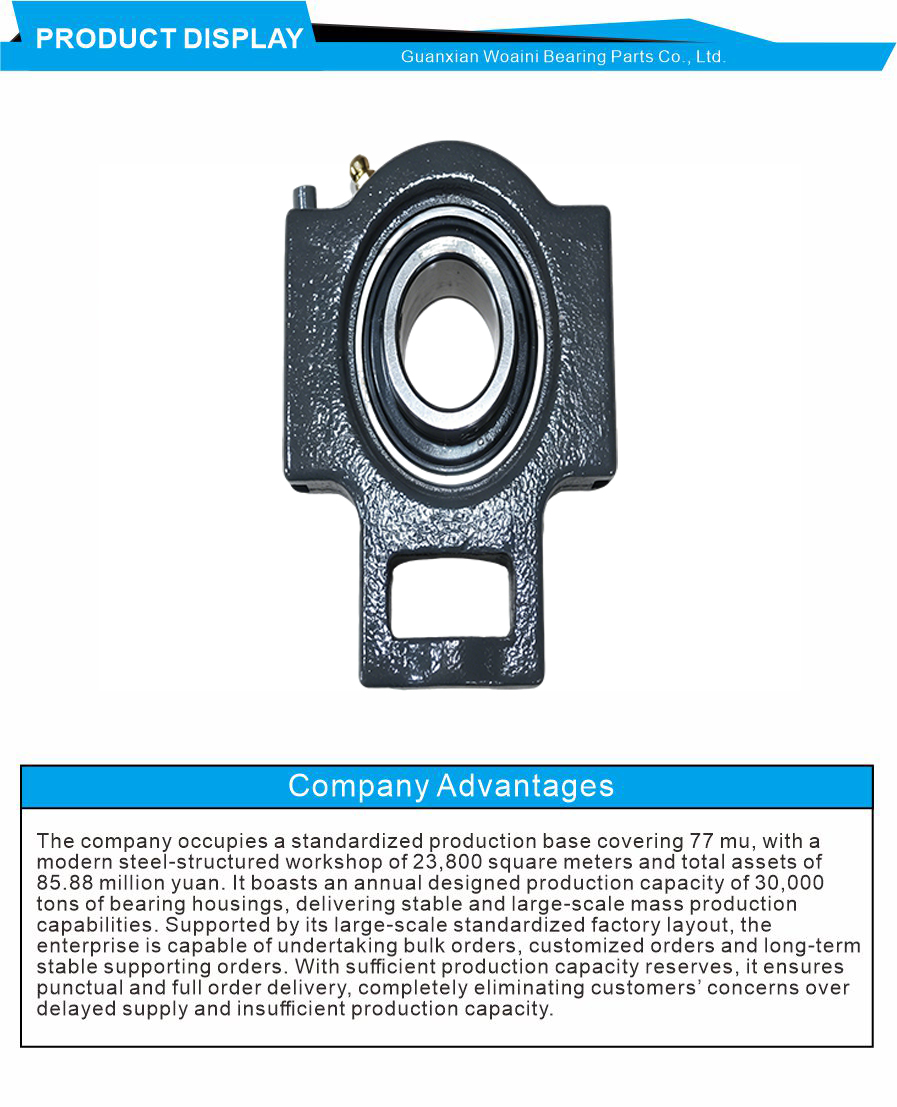

تتكون وحدة محمل الكتلة المنزلقة القابلة للتعديل UCT208 من محمل إدراج UC208 ومبيت T208، المعروف باسم مبيت محمل الكتلة المنزلق، ووحدة مبيت المحمل، ومبيت منزلق قابل للتعديل، وهو بديل مثالي للحمل المتوسط ​​لحامل المحمل الثقيل. يتميز بقطر العمود d=40 مم، والقطر الخارجي D=80 مم، والعرض B=49.2 مم ويطابق مسامير التثبيت M16. يتم دمج محمل المحمل GCr15 مع غلاف من الحديد الزهر الرمادي HT200، مزود بطبقة مزدوجة من ختم NBR TRL وقفل لولبي مزدوج، بوزن إجمالي 2.15 كجم. تم تصنيعها بدرجة دقة P0، فهي تحتوي على حمل ديناميكي Cr=30.2kN، حمل ثابت C0r=19.2kN، سرعة محددة 3000r/min وسرعة مستمرة موصى بها ≥2300r/min. مع السرعة الخطية للحلقة الخارجية 20m/s وقدرة المحاذاة الذاتية ±2°، فإنها تعوض أخطاء التثبيت بسلاسة. يعمل شحم الليثيوم المعبأ مسبقًا عند درجة حرارة -20 درجة مئوية إلى 100 درجة مئوية؛ تتيح أختام FKM والشحوم ذات درجة الحرارة العالية التشغيل حتى 160 درجة مئوية. يجب أن تكون الرطوبة المحيطة أقل من أو يساوي 85% رطوبة نسبية. الابتعاد عن الماء والمواد المسببة للتآكل. يوصى باستخدام الأغطية الواقية للاستخدام الخارجي. تعمل القاعدة المنزلقة على تبسيط عملية ضبط المسافة المركزية وشد الحزام. توفر الأبعاد القياسية إمكانية تبادل رائعة. يُستخدم على نطاق واسع في الصناعات الغذائية والزراعة والمنسوجات والصناعات الكيماوية والبيئية، وهو يناسب الخطوط الآلية والناقلات ومعدات التجفيف والمراوح وآلات النجارة لنقل المهام المتوسطة.
