تصميم وحدة تحمل مصغرة مع نموذج ذو حواف

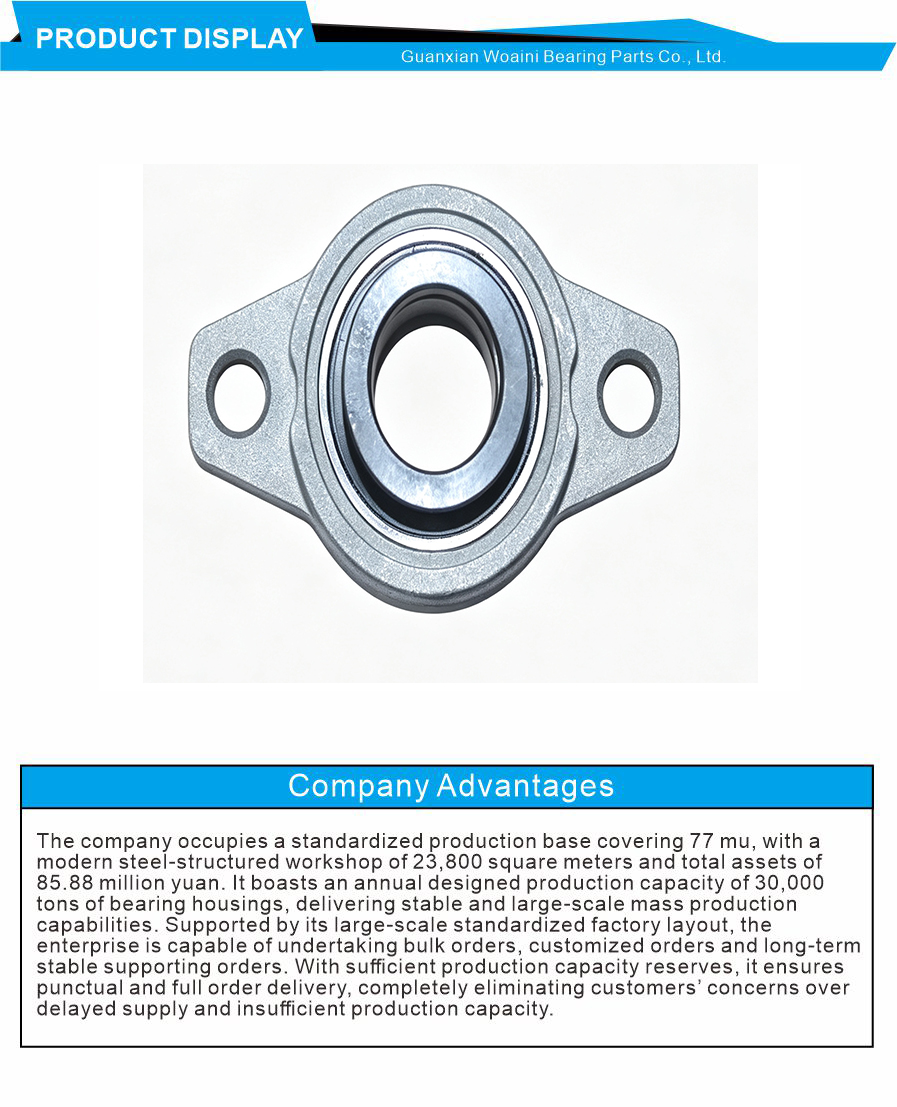

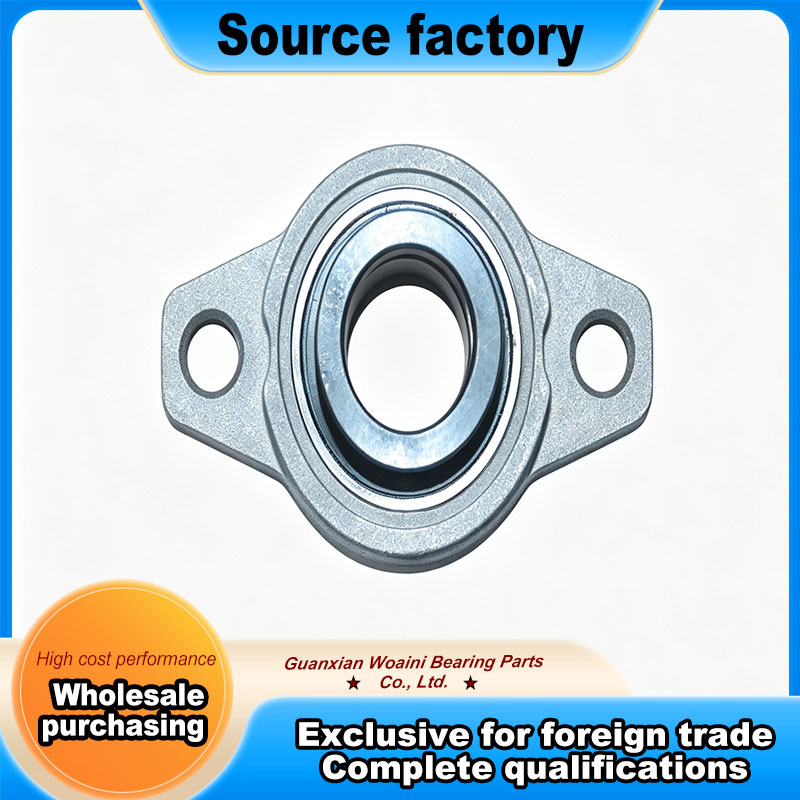

تجمع وحدة المحامل ذات الحواف الماسية خفيفة الوزن بين محمل الإدخال UC005 ومبيت UFL005، الذي ينتمي إلى المحامل المضغوطة والمحامل المصغرة والمحامل الكروية الدقيقة والمحامل الصناعية الصغيرة والمحامل عالية السرعة لنقل الأحمال الخفيفة. يبلغ قطر العمود d=25 مم، والقطر الخارجي D=62.5 مم، وعرض المحمل B=30.0 مم ويناسب مسامير التثبيت M6. تم تصنيعه من الفولاذ المحمل GCr15 والغطاء الفولاذي المختوم SPCC، وهو يستخدم ختم الغبار NBR بطبقة واحدة وقفل لولبي مثبت، بوزن إجمالي يبلغ 0.07 كجم فقط. مع درجة الدقة P0، فإنه يحقق الحمل الديناميكي Cr=7.5kN والحمل الثابت C0r=3.75kN. تصل السرعة المحددة إلى 10000r/min، وسرعة التشغيل المستمرة الموصى بها ≥7200r/min والسرعة الخطية للحلقة الخارجية 32.7m/s. تعمل قدرة المحاذاة الذاتية بمقدار ±2 درجة على تعويض اختلال التجميع بشكل فعال من أجل التشغيل السلس وخسارة الإرسال المنخفضة. يعمل شحم الليثيوم المعبأ مسبقًا في حدود -20 درجة مئوية إلى 100 درجة مئوية؛ تصل درجة الحرارة القصوى إلى 160 درجة مئوية مع الشحوم ذات درجة الحرارة العالية وأختام FKM. يجب أن تكون رطوبة التشغيل أقل من أو يساوي 85% رطوبة نسبية. تجنب غمر الماء لفترات طويلة والبيئات المسببة للتآكل، ويوصى باستخدام الأغطية الواقية للاستخدام في الهواء الطلق. يوفر الهيكل المدمج مساحة التثبيت، بينما تضمن الأبعاد القياسية إمكانية التبديل بشكل كبير. يتم تطبيقه على نطاق واسع في الصناعات الغذائية والنسيجية والزراعية والبيئية، فهو يناسب خطوط الإنتاج الآلية، وناقلات التعبئة والتغليف، ومعدات التجفيف، والمراوح، وآلات الأعمال الخشبية وغيرها من المرافق الميكانيكية الخفيفة.
